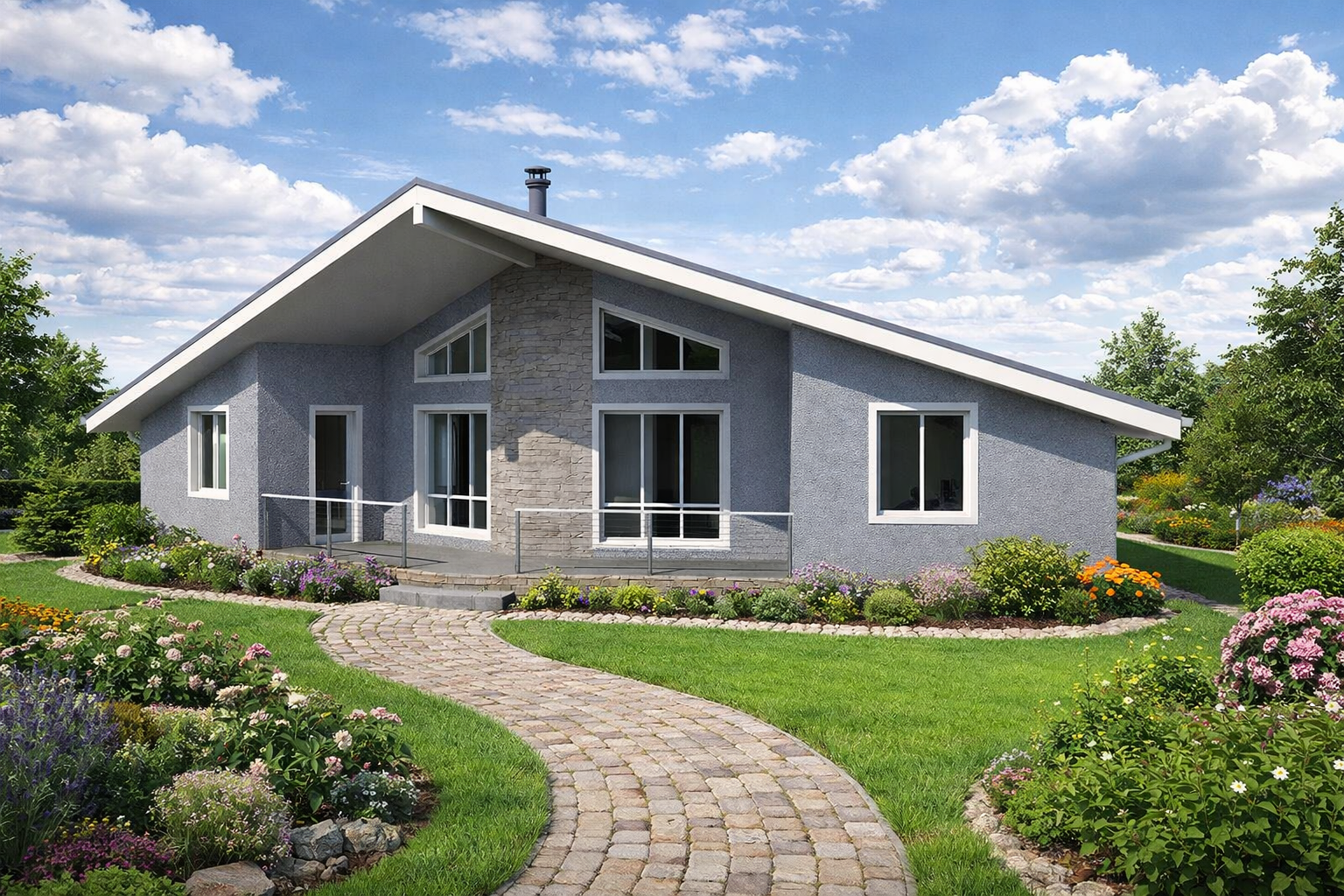

Проект А1-20 общей площадью 175,5 кв.м

Конструктивные решения.
Здание одноэтажное. Конструктивная схема здания – стеновая с продольными несущими
стенами. Пространственная жесткость обеспечивается совместной работой стен, армопояса
и горизонтального жесткого диска перекрытия.
Фундаменты.
Фундаменты – монолитная плита УШП, с ребрами жескости шириной 400мм
Стены и перегородки.
Несущие стены – кладка из арболитных блоков толщиной 370 мм и облицовкой декоративной
штукатуркой.
Внутренние несущие стены выполнены из арболитных блоков толщиной 370 мм.
Перегородки выполнены из арболитных блоков толщиной 140 мм.
При выполнении каменной кладки соблюдать требования СНиП 3.03.01-87 и серии 2.030-2.01
выпуск1.
Перемычки.
Перемычки выполнены из стального уголка с полкой 100мм
Перекрытия и кровля.
Перекрытия выполнены из деревянных балок, сечением 50х200 и 100х200мм. Крыша
двухскатная с организованным водостоком, крытая профлистом

Фасады

Планировка
