Проект А1-23 с общей площадью 245,4 кв.м.

Дом представляет собой здание сложной прямоугольной формы в плане, с размерами в осях 22,4х16,75м.
Здание одноэтажное.
Конструктивная схема здания – стеновая с продольными несущими стенами.
Фундамент – забивные бетонные сваи Ø300х3000мм, монолитный ростверк h300мм, ФБС блоки с
утеплением ЭППС 50мм.
Цоколь здания высотой 450мм от уровня земли.
Наружные стены выполнены многослойными. Несущие стены дома – кладка из газобетонных блоков,
толщиной 400мм (либо сборные из блоков 240 и 150мм), с утеплением Минплитой 50мм и облицовкой
декоративной штукатуркой, деревянным планкеном и камнем. Несущие стены гаража – кладка из
газобетонных блоков, толщиной 240мм, с утеплением Минплитой 50мм и облицовкой декоративной
штукатуркой.
Внутренние несущие стены выполнены из газобетонных блоков, толщиной 400мм (либо сборные из блоков
240 и 150мм).
Перегородки выполнены из газобетонных блоков, толщиной 120мм.
При выполнении каменной кладки соблюдать требования СНиП 3.03.01-87 и серии 2.030-2.01 выпуск 1.
Перемычки сборные железобетонные и газобетонные.
Перекрытие цоколя (полы дома) выполнено монолитной плитой, толщиной 150мм с утеплеением ЭППС
100мм под плитой по грунту.
Перекрытие гаража (полы) – монолитная плита по грунту, толщиной 200мм из бетона по ГОСТ 26633-91,
с рабочей арматурой класса А500С по ГОСТ 5781-82.
Перекрытие гаража (потолки) выполнено сборными железобетонными многопустотными плитами,
толщиной 220мм с базальтовым утеплением толщиной 200мм, пароиз. и гидроиз. пленками. Монолитные
участки выполнены из бетона по ГОСТ 26633-91, с рабочей арматурой класса А500С по ГОСТ 5781-82.
Подстропильная система из бруса разного сечения ест. влажности.
Стропильная система из доски 50х200мм ест. влажности.
Крыша на доме двухскатная, на гараже вальмовая с организованным водостоком, крытая мягкой
черепицей.
Отделка – штукатурка стен по маякам, шпаклевка, “полусухая” стяжка полов.

Технико-экономические показатели
Общая площадь дома – 156,9 кв.м.
Общая площадь гаражного блока – 63 кв.м.
Общая площадь террас – 25,5 кв.м.
Общая площадь всего строения – 245,4 кв.м.
Площадь застройки – 289,5 кв.м.

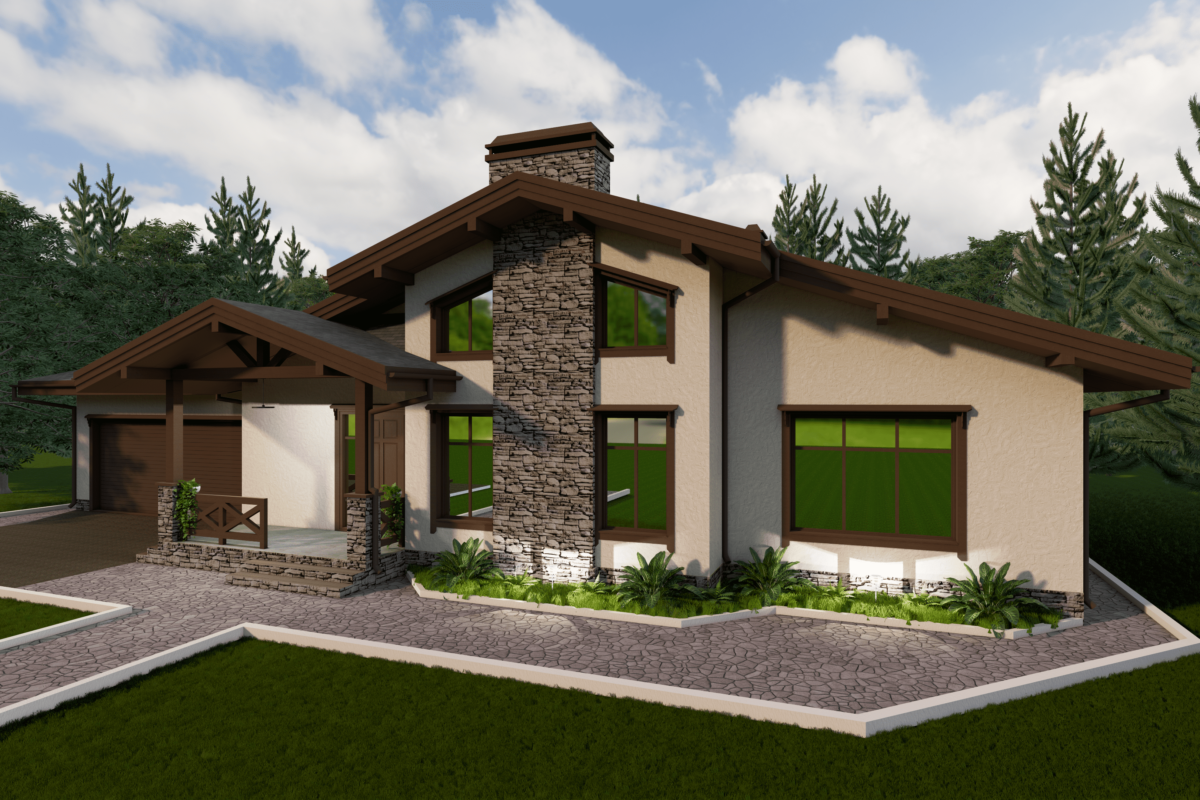

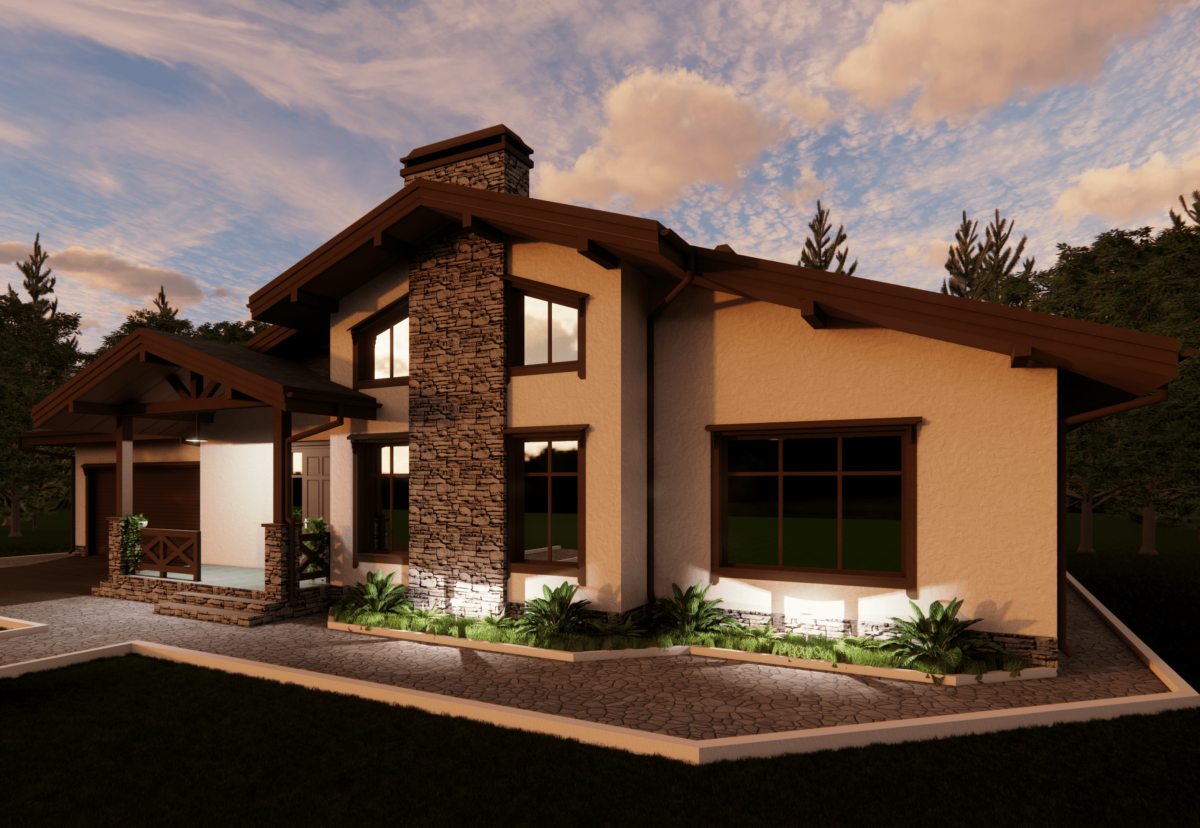

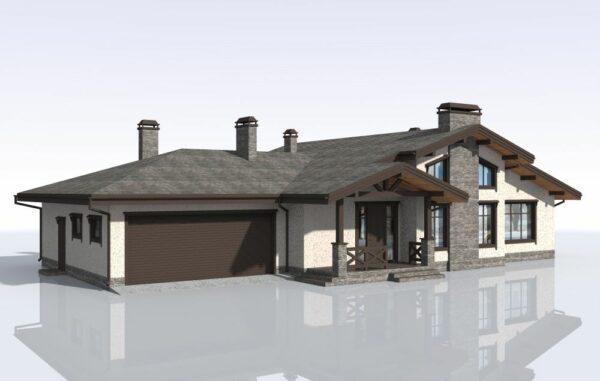

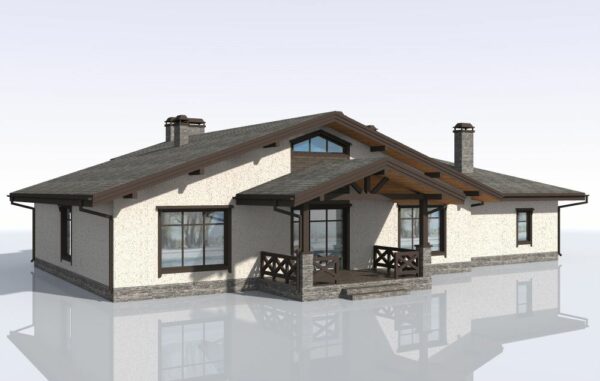

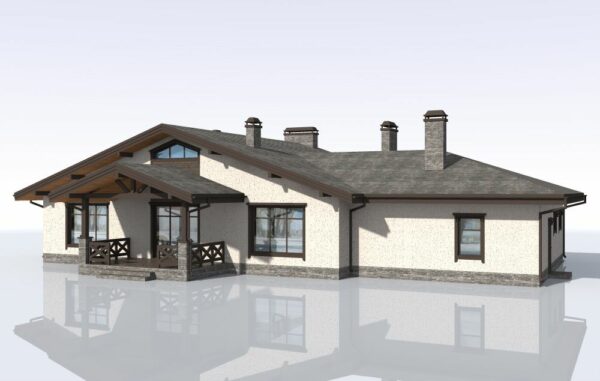

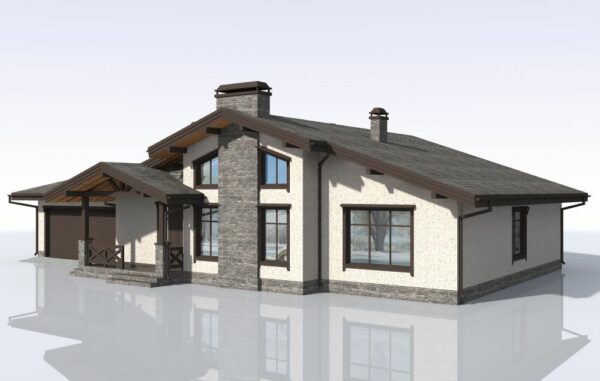

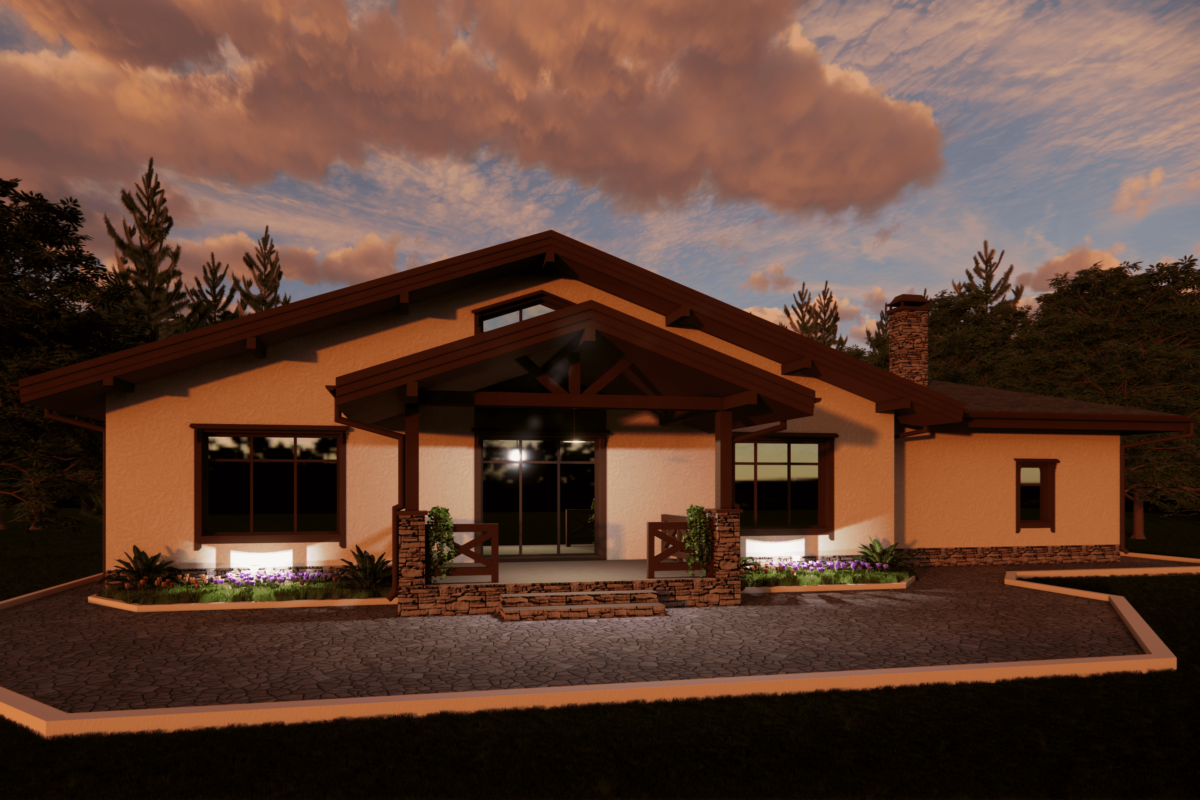

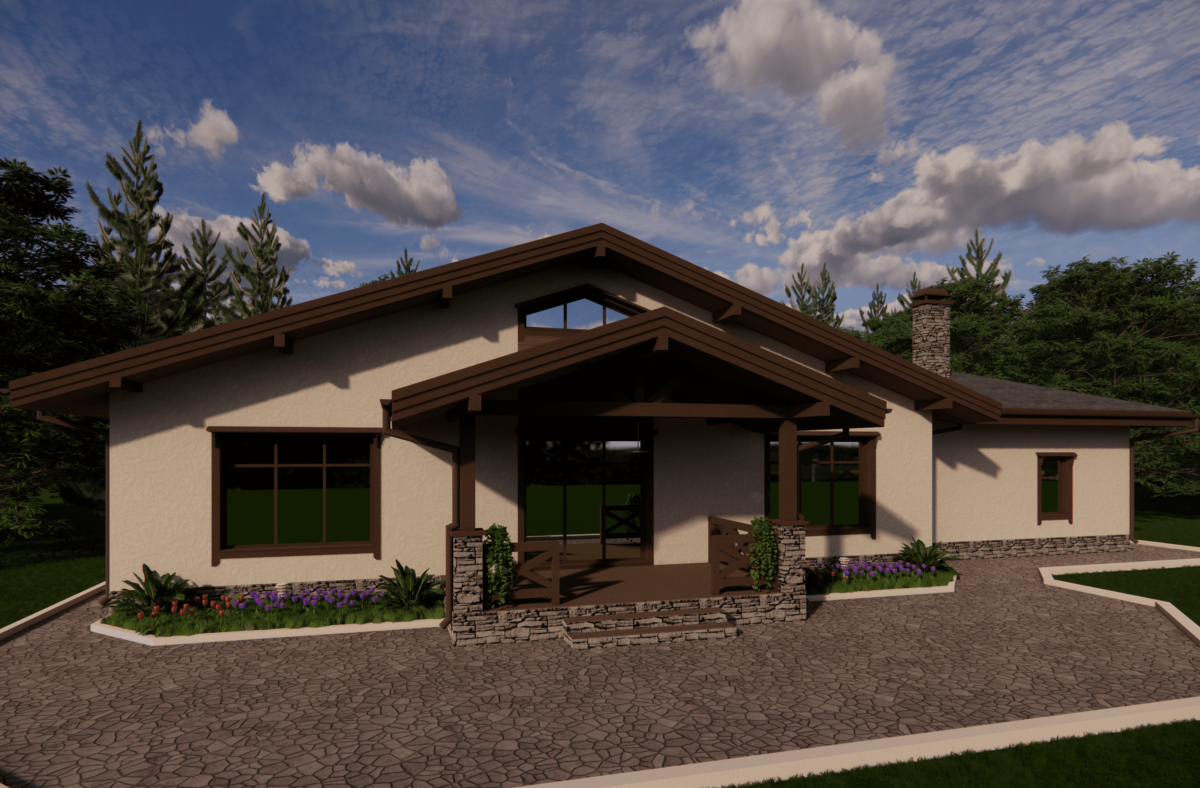

Фасады

Планировка
