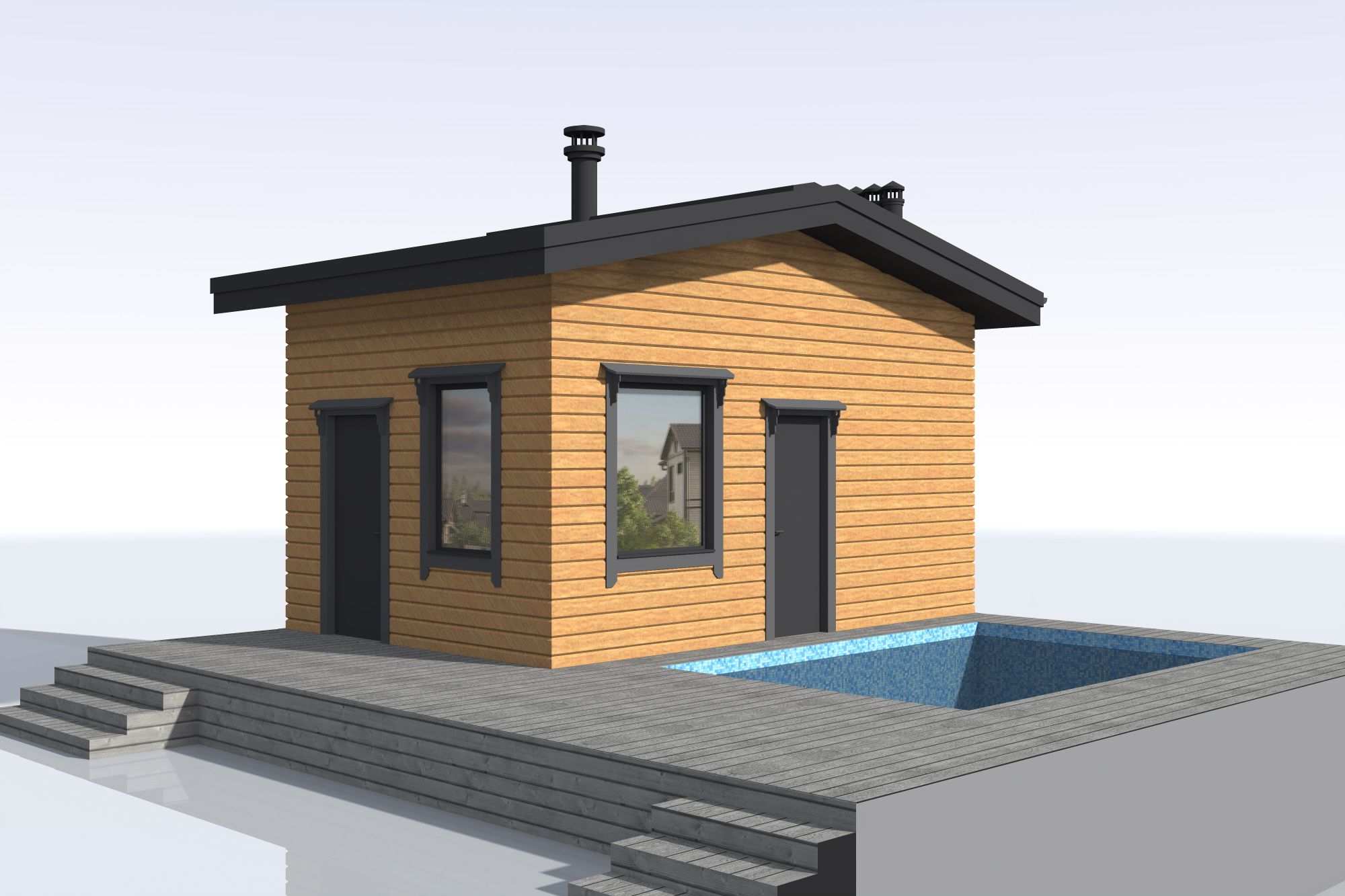

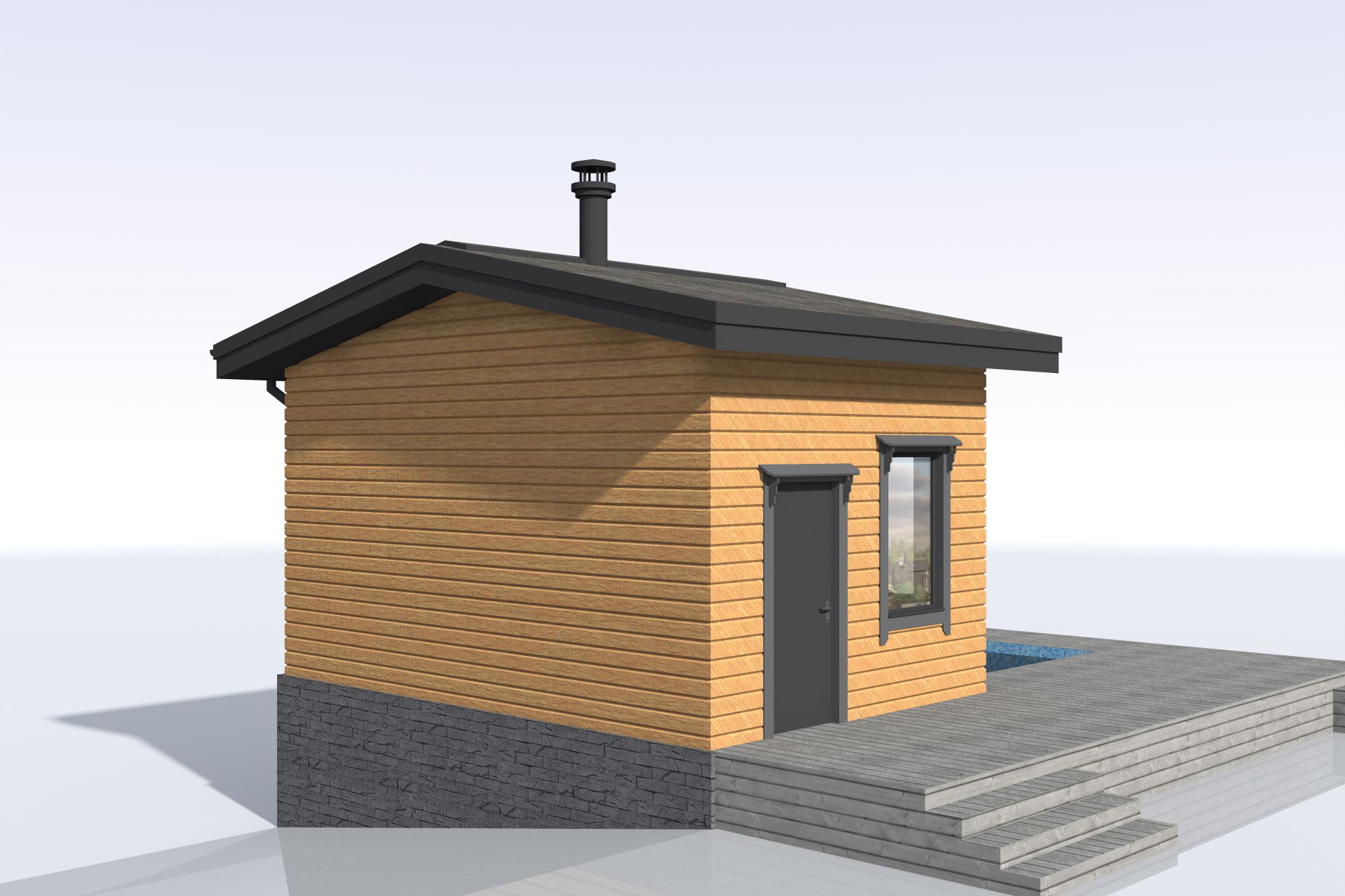

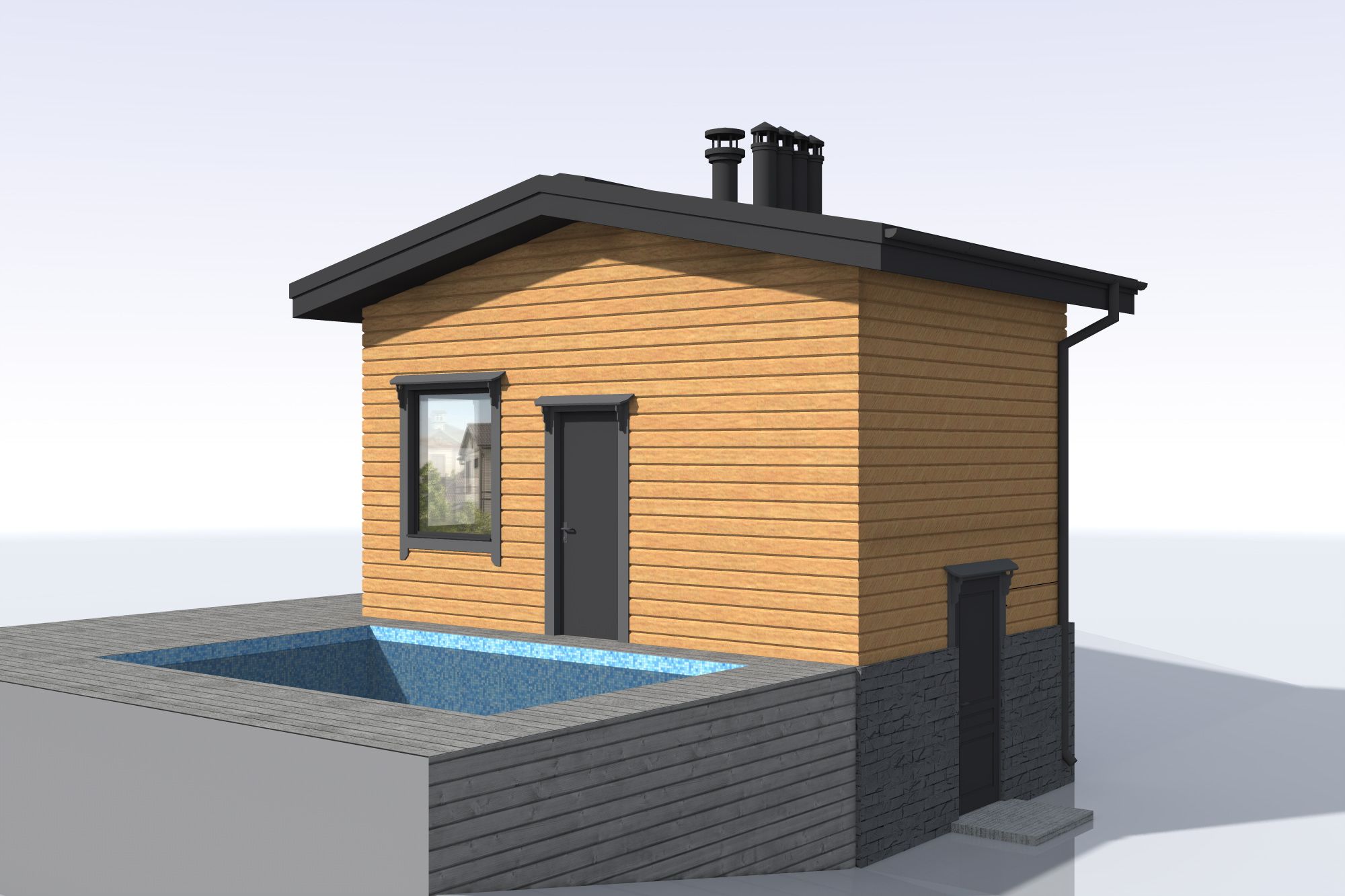

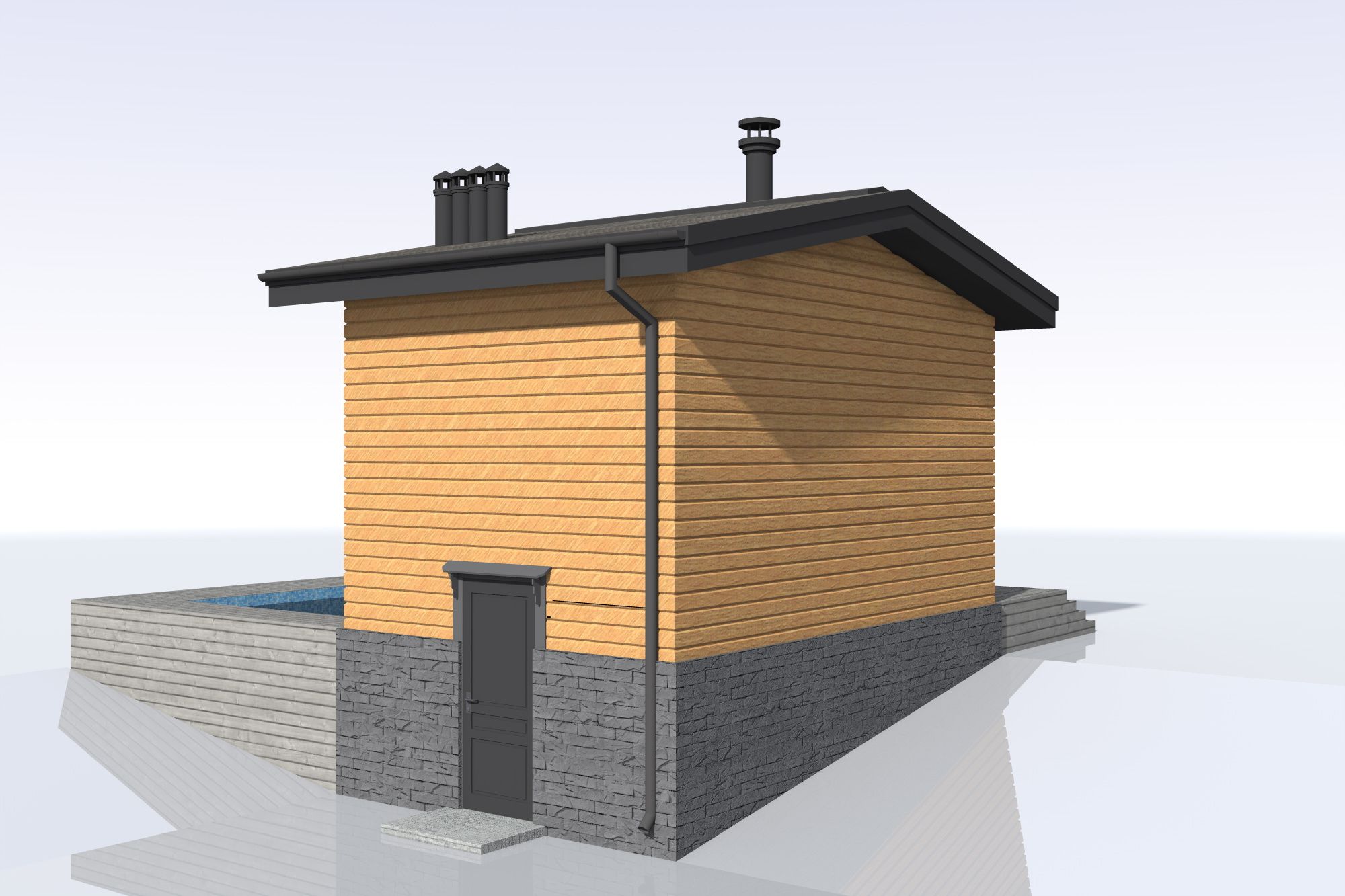

Проект А7-26. Комплекс: баня, бассейн, навес, терраса, крыльцо.

Общая площадь бани – 19,8 м.

1. Фундамент строения – монолитная плита 200мм, ФБС блоки.
2. Стены выполнены из бруса естественной влажности, сечением 150х150мм.
3. Усадка деревянных элементов из бруса естественной влажности, принята 10%.
4. Перекрытие цоколя – выполнено сборными железобетонными многопустотными
плитами, толщиной 220мм. Перекрытие чердака – деревянные балки сечением
50х200мм с утеплением минплитой в 4 слоя по 50мм.
5. Крыша двухскатная, неутепленная. Несущие деревянные стропила сечением
50х200мм. Покрытие кровли – гибкая черепица.

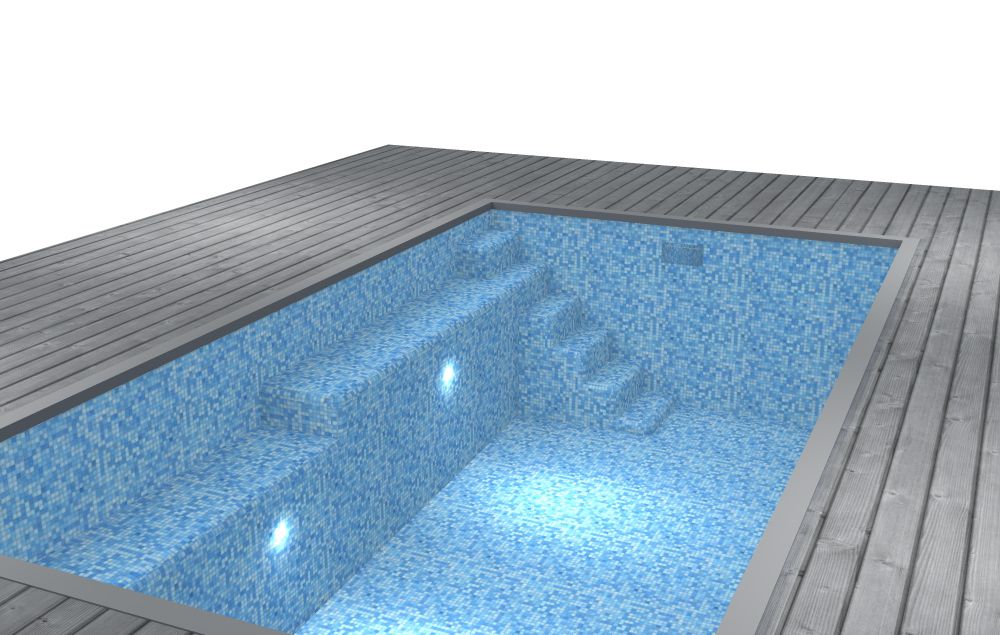

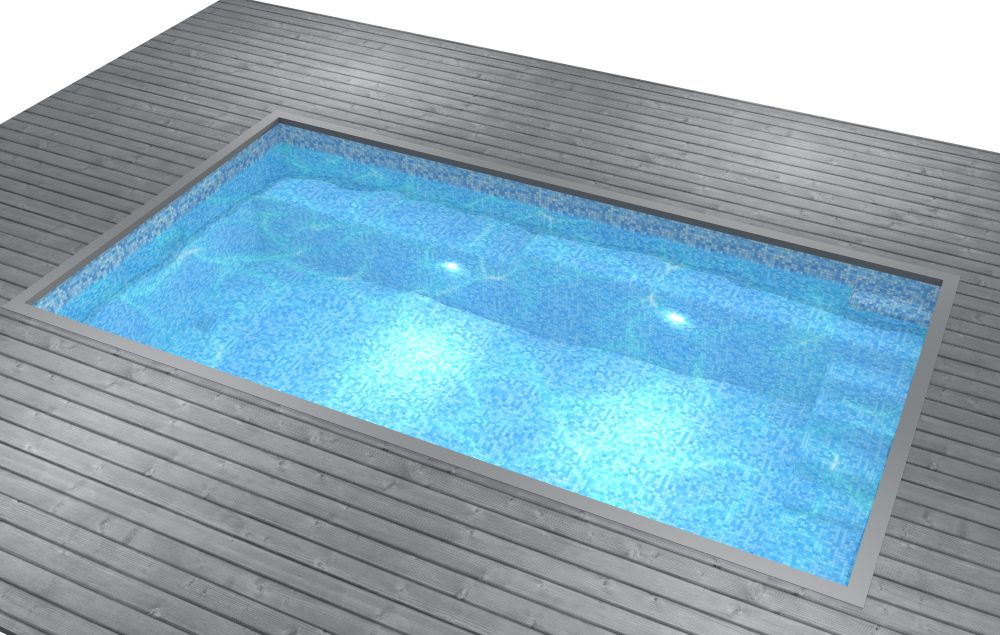

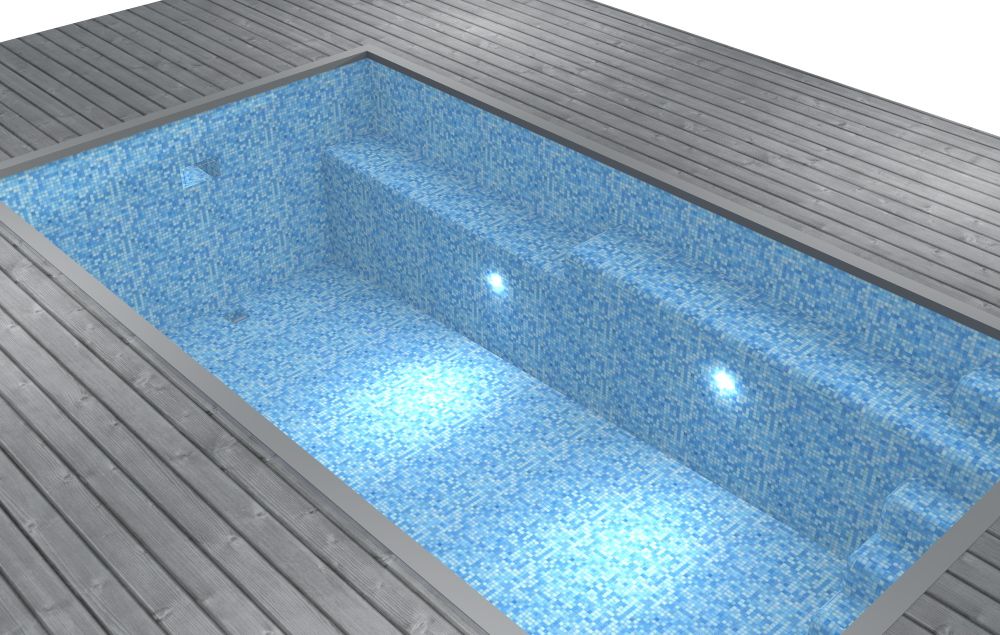

Общая площадь бассейна – 16,5 кв.м.

Бассейн представляет собой строение прямоугольной формы в плане, с размерами в осях 3,2х5,7м.
Конструктивная схема – монолитная чаша.
Фундамент – монолитная плита 250мм.
Стены – монолитные 250мм.

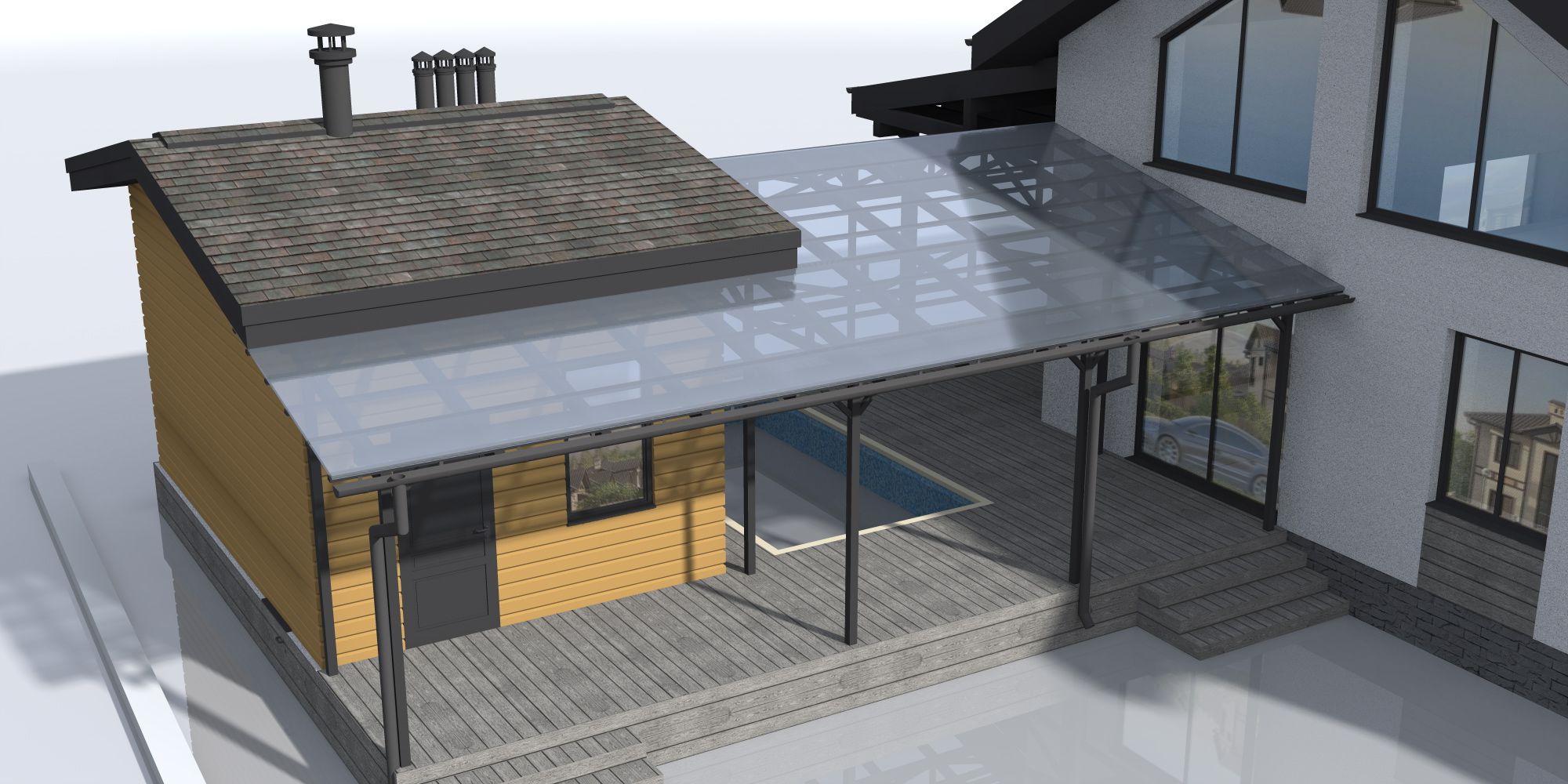

Общая площадь навеса – 53,2 кв.м.
Общая площадь террасы – 72,5 кв.м.
Общая площадь крыльца – 4,3 кв.м.

Навес и террасы представляют собой строения прямоугольной формы в плане, с размерами в осях:

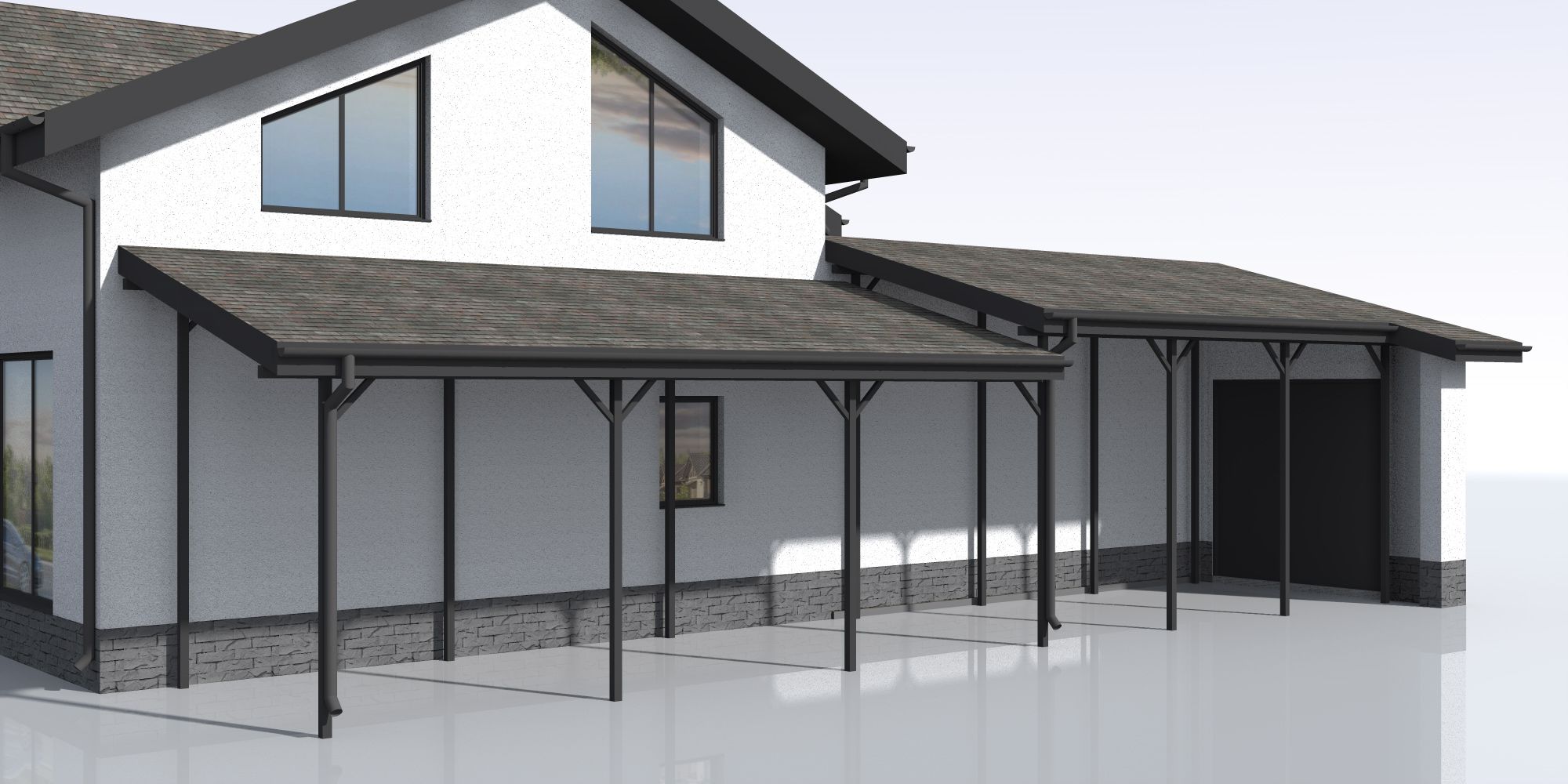

Навес гаража = 3х14,7м.

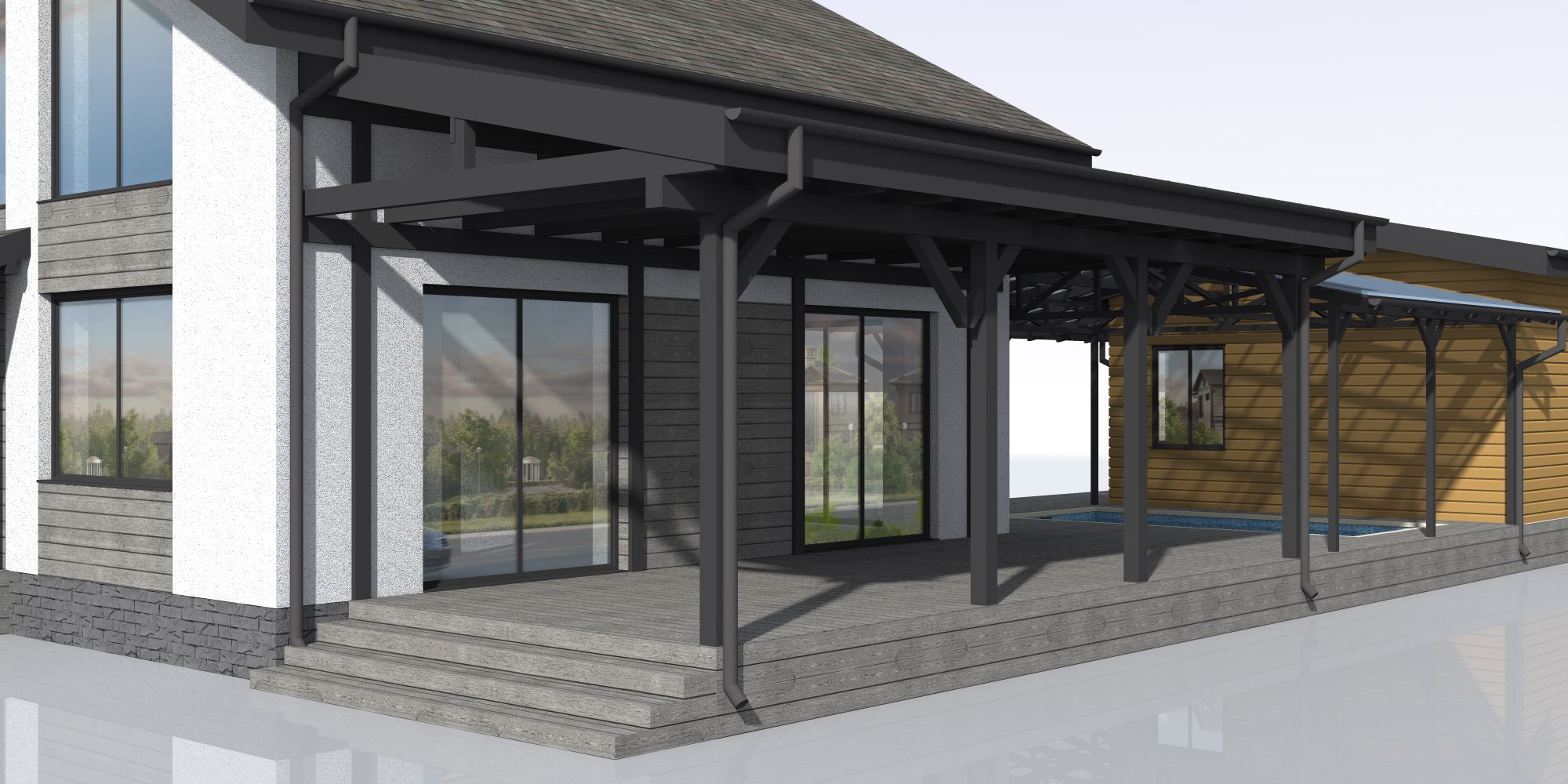

Терраса = 18,63х7,89м.

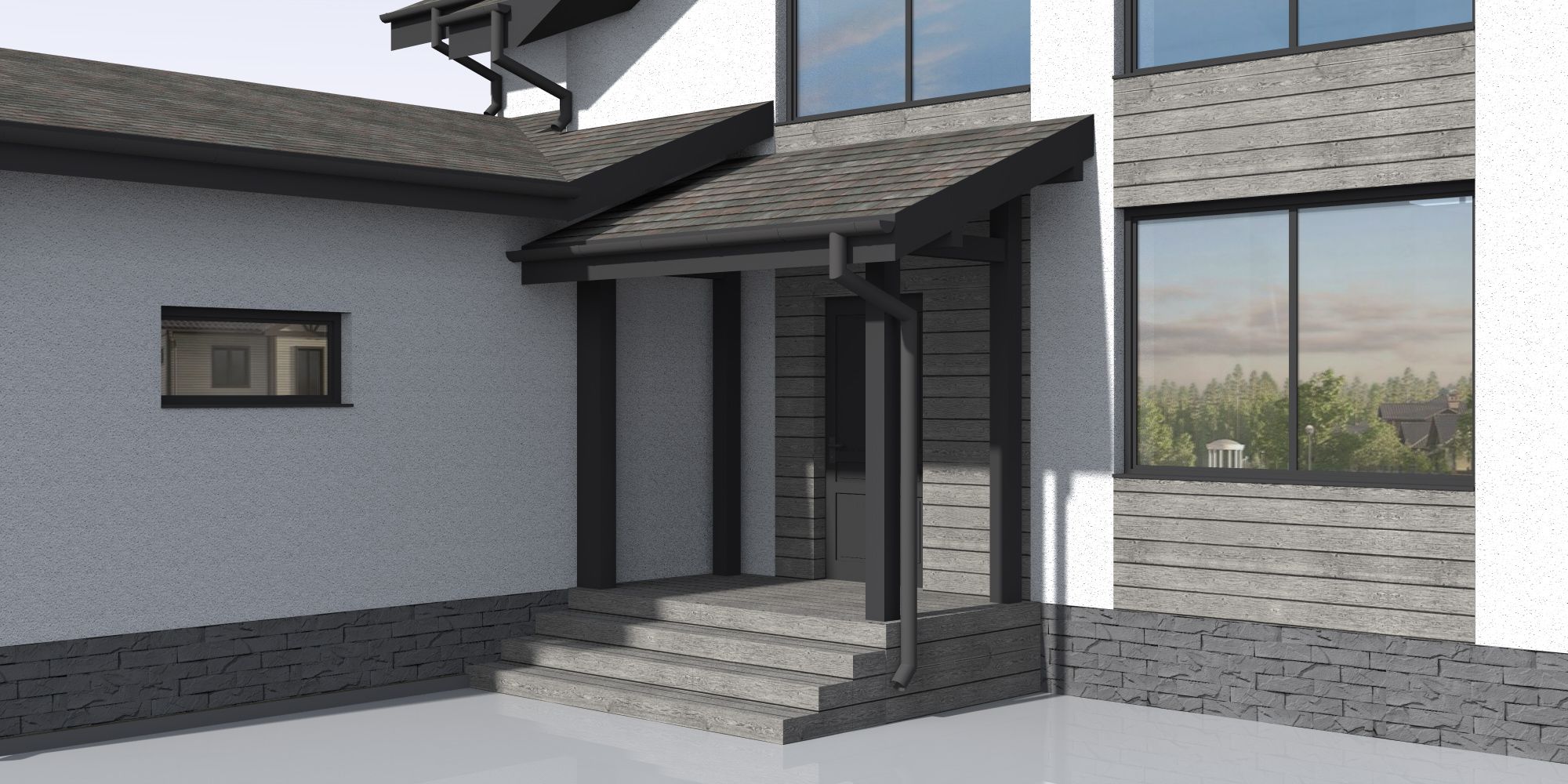

Крыльцо = 2,58х1,18м.
Фундаменты: навес гаража и крыльцо – буронабивные сваи 300х2500мм, монолитный ростверк.,
терраса – винтовые сваи диаметром 89мм, с обвязкой двутавром и брусом.

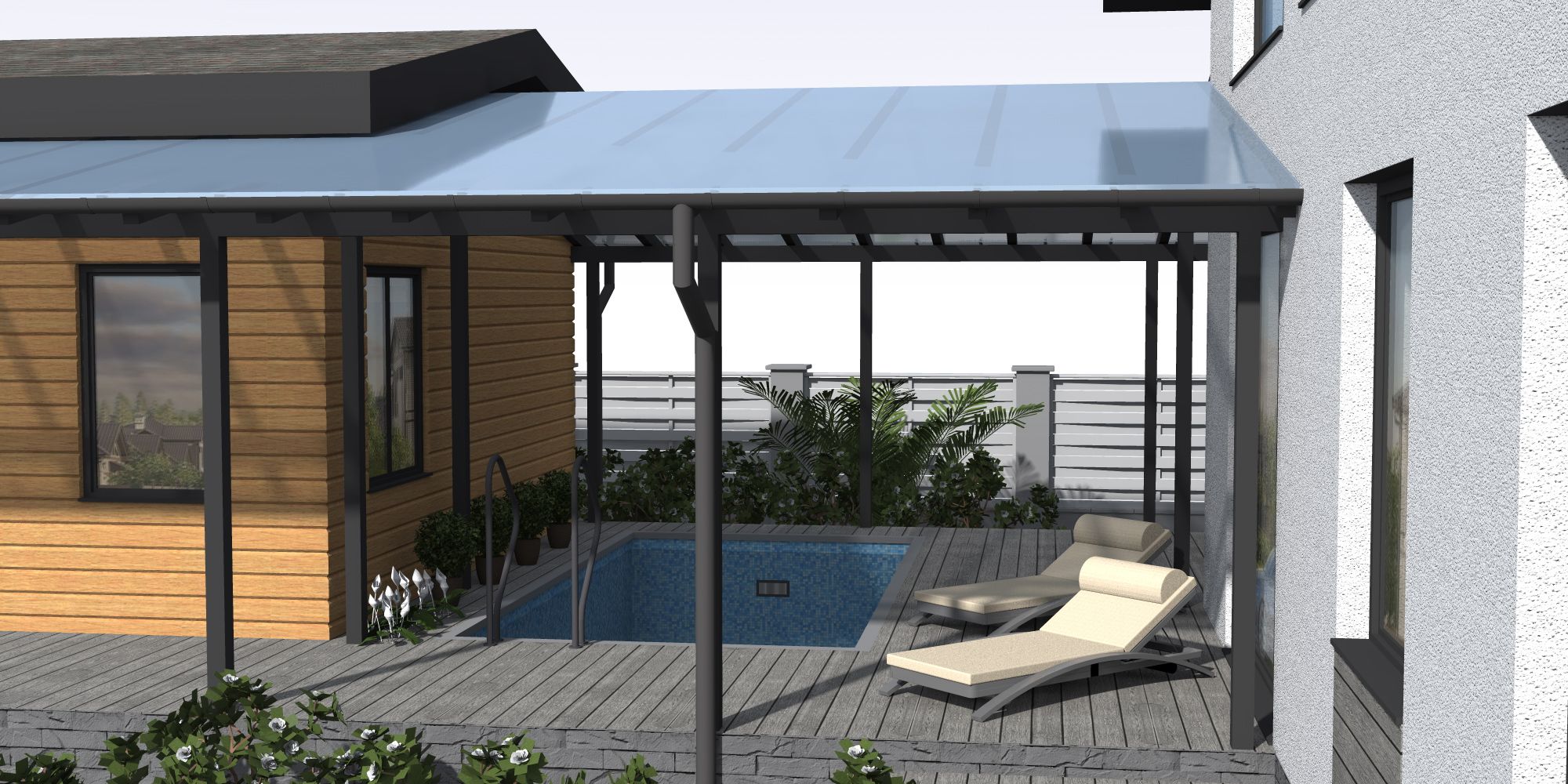

Стойки: навес гаража и терраса над бассейном – профильная труба 80х80мм, крыльцо и терраса
дома – брус 150х150мм.
Кровля: навес гаража, терраса дома и крыльцо – мягкая черепица, терраса бассейна –
прозрачный шифер.
